Описание модели: Астро-Рубинар 100
Фирма: Лыткаpинский Завод Оптического Стекла (ЛЗОС)
Серия: Зеркально-линзовый телескоп-телеобъектив
Астро-Рубинар 100 |
Астро-Рубинар 100
 |
Система: | Максутова-Кассегрена |
Апертура: | 100 мм |
Относительное отверстие: | 1 / 10 |
Фокусное расстояние: | 1000 мм |
Разрешающая способность: | 2'' |
Проницающая способность: | <нет данных> |
Комментарий: | Снабжен панкратической оборачивающей системой |
|
 |
Астро-Рубинар 100
АстроРубинар-100 является зеркально-линзовым телескопом-телеобъективом высокого разрешения, предназначенным для наблюдения как небесных, так и земных объектов. Обычно в комплект поставки входят объектив "МС Рубинар 10/1000 макро", прямой и призматический (с изломом оптической оси на 90°) окулярные узлы, винты для крепления объектива телескопа и фотокамер с резьбой 1/4" и 3/8", а также окуляры: f=30 мм, f=15 мм, f=9.4 мм.
Комплект снабжен футлярами для окулярных узлов и окуляров, для монтировки со штативом, а также чемоданом для упаковки телескопа. По отдельному заказу поставляется телеконвертер ТКЛ-2 и набор светофильтров.
Технические характеристики объектива телескопаПараметры | Без телеконвертера | С телеконвертером | Световой диаметр, мм | 100 | 100 | Фокусное расстояние, мм | 1000 | 2000 | Относительное отверстие | 1:10 | 1:20 | Линейное поле зрения, мм | 2°30' | 1°15' | Ближний предел фокусировки, м | 4 | 4 | Фотографическая разрешающая способность объектива, не менее, мм-1- в центре поля
- в зоне (y=15 мм)
- на краю (y=19 мм)
|
50 40 35 | - - -
| Увеличение, крат | 30 ... 175 | 30 ... 350 | Тип соединения с фотоаппаратом или окулярным узлом | Резьба M42X1 | Резьба M42X1 | Угол поворота оптической оси в окулярном узле с призмой | 90° | 90° | Присоединительный размер резьбы для штатива | 1/4'' | 1/4'' | Масса без упаковки, кг | 5.2 | |
|
Фокусное расстояние окуляра, мм | Пределы изменения (увеличения)/(углового поля зрения) телескопа | без телеконвертера | с телеконвертером | 30 | (22 ... 54)/(1 ... 0.33) | (44 ... 108)/(0.33 ... 0.16) | 15 | (44 ... 110)/(1 ... 0.23) | (88 ... 220)/(0.3 ... 0.11) | 9.4 | (70 ... 175)/(0.52 ... 0.21) | (140 ... 350)/(0.26 ... 0.1) |
|
Технические характеристики монтировки со штативомТип монтировки | экваториальный | Широта места наблюдения | 0 ... 90° | Цена деления шкалы широт | 10° | Цена деления шкал Прямого Восхождения и Склонения | 5° | Высота телескопа до горизонтально расположенной оптической оси объектива при:- изменении длины ног штатива
- выдвижении центральной штанги штатива
- изменении длины ног и выдвижении центральной штанги штатива
| 570 ... 800 мм 570 ... 800 мм 570 ... 1020 мм
|
|
Главное зеркало телескопа неподвжно, что исключает возможность смещений изображения наблюдаемых объектов. Фокусировка телескопа осуществляется простым вращением объектива, как и в любой камере, оборудованной теле-фото объективом. Телескоп очень мобилен и не требует длительной подготовки к наблюдениям, к тому же он пакуется в жесткий футляр-чемодан удобных размеров. В качестве первого телескопа или дополнительного оборудования для опытных наблюдателей АстроРубинар-100 является отличным решением, учитывая его высокое качество и сравнительно небольшую цену.

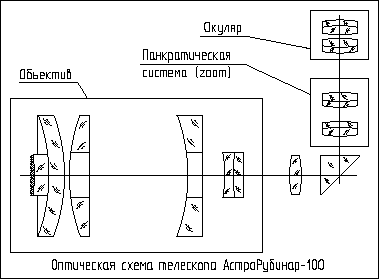

Ниже приводится оптическая описание и схема телескопа, предоставленные конструктором данного инструмента Игорем Галявовым.
Первой системой, разработанной ОАО "ЛЗОС" для начинающих любителей астрономии, является малогабаритный зеркально-линзовый телескоп "Астро-Рубинар 100". Он предназначен для любительских наблюдений и фотографирования астрономических объектов, а также может быть использован для наблюдения и фотографирования наземных удаленных объектов (фотоохота, съемка крупным планом ландшафтов, архитектурных сооружений, спортивных соревнований и т.д.)
Телескоп состоит из объектива типа "Максутов-Кассегрен" с фокусным расстоянием f=1000 мм, окулярного узла (90°-го для астрономических наблюдений, либо прямого - для наблюдения наземных объектов) с панкратической системой переменного увеличения и набора сменных окуляров. Оптическая часть телескопа размещена на простейшей монтировке экваториального типа с компактным складным штативом.
Зеркально-линзовый объектив телескопа дает великолепное качество фотографического изображения в пределах кадра форматом 24х36 мм и хорошее визуальное качество в угловом поле 2°30'. Присоединительная резьба объектива М42х1 позволяет производить съемку отечественными фотокамерами типа "Зенит". Объектив имеет пределы фокусировки от "бесконечности" до 4 м.
Панкратическая система, позволяющая непрерывно изменять увеличение телескопа в пределах от 22х до 175х при использовании окуляров с фокусным расстоянием 30; 15 и 9,4 мм выполняет также функции оборачивающей системы для получения прямого изображения предметов при наземных наблюдениях. В модификации телескопа, укомплектованной телеконвертером (линзой Барлоу), позволяющим увеличить фокусное расстояние объектива до 2000 мм, возможно изменять увеличение до 350х.
На основе базовой модели разработан ряд модификаций телескопа "Астро-Рубинар 100". Одна из последних разработок - чисто астрономический вариант системы - "Астро-Рубинар 100С". Телескоп не имеет узла для наземных наблюдений и панкратической системы, однако исполнение главного зеркала из ситалла и жесткая установка объектива на "бесконечность" позволяют повысить устойчивость системы к воздействию изменяющейся температуры и достичь лучшего визуального качества изображения в центре поля зрения.
| |
