Глава V. Длиннофокусные камеры

21. Монтаж внефокальной увеличительной камеры

Не представляет больших трудностей получить в фокусе астрономического объектива фотографию столь яркого светила, как Солнце или Луна с достаточной четкостью (0,1 мм). Надо только позаботиться об устойчивости установки и о плавности действия шторного затвора.

Но в действительности хороший астрономический объектив со светосилой 1/15 способен давать гораздо более мелкие детали порядка 0,01 мм. Для того чтобы получить такие детали на фотографии, надо увеличить фокальное изображение в такой степени, чтобы линейное разрешение в плоскости изображения сравнялось бы с более ограниченной разрешающей способностью эмульсии*). Для этого используют некоторую промежуточную оптику, играющую роль увеличителя; инструмент в целом не слишком усложняется, однако при прохождении через увеличительную систему происходит некоторая потеря света, поэтому такая система должна быть как можно более простой.

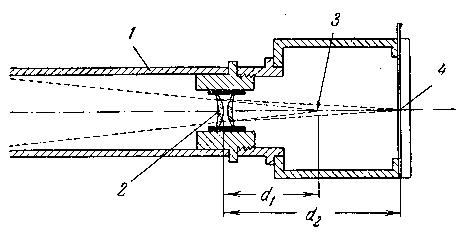

Рис. 29. Внефокальная камера с отрицательным увеличением:
1 - окулярный конец трубы, 2 - отрицательная линза, 3 - фокус основного объектива, 4 - окончательное положение изображения. Увеличение изображения G=d₂/d₁.

Можно предложить ряд решений. Например, можно удлинить конус лучей, поставив неподалеку от фокуса рассеивающую линзу (рис. 29), которой может служить задняя линза телеобъектива. Результат зависит от того, удастся ли случайно достать рассеивающую линзу, рассчитанную на ход лучей и на увеличение, достаточно близко к используемым и не требующим исправления значительной аберрации, которая допускается в передней линзе телеобъектива. Несмотря на эти оговорки, этот способ хорош для небольших увеличений (от 2 до 3 раз). Близость фокуса позволяет использовать в некоторых случаях простую плоско-вогнутую линзу (причем плоская сторона должна быть обращена к объективу).

Другое простое решение, часто применяемое любителями, заключается в установке камеры за окуляром телескопа, который сам играет роль увеличителя (рис. 30). Размеры камеры и фокусное расстояние окуляра определяют увеличение изображения, которое может достигать 30, 40 раз и даже больше, если речь идет о фотографировании деталей солнечной поверхности, всегда очень ярких. Даже в случае Луны мы советуем брать увеличение не меньше 8-10 раз, чтобы окуляр не работал в слишком ненормальных условиях. Хорошо использовать для этого исправленные ортоскопические окуляры, как, например, Миттенцвейя-Аббе, которые изготовляются большинством фирм, окуляры Кельнера и др., которые имеются в большинстве военных зрительных труб; их можно раздобыть по случаю.

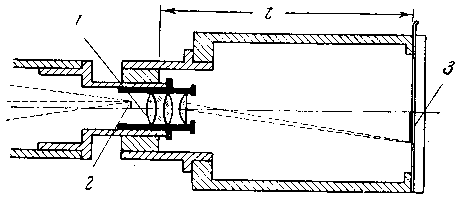

Рис. 30. Внефокальная камера с положительным увеличением:
1 - ортоскопический окуляр, 2 - фокальное изображение, 3 - увеличенное изображение. G = t/f₁-1 (f₁-фокусное расстояние окуляра, t-размеры камеры).

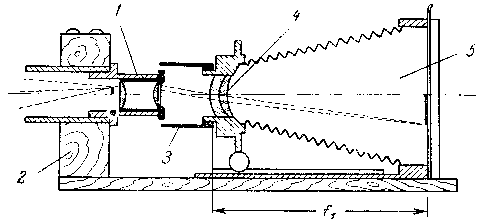

Рис. 31. Внефокальная камера с внефокальным увеличителем:
1 - окуляр Кельнера, дающий параллельный пучок лучей, 2 - деревянное кольцо для крепления фотоаппарата, 3 - защита от света, 4 - половина двойного анастигмата (например, "Дагор"), 5 - камера, отфокусированная на бесконечность, G=f/f₁ (f - фокусное расстояние объектива камеры).

Рис. 32. Луна в первой четверти 17 июня 1945 г.,
сфотографирована телескопом, изображенным на рис. 33, с первичным увеличением 2,9^x. Пленка "Супер XX", желтый и зеленый фильтры, выдержка 6 сек (увеличение 7^x). Снимок Фора-Жеорса.

Если не стремиться к увеличению, большему двух или трех раз, то предпочтительно прибегнуть к установке более правильной, хотя и связанной с большей потерей света. Так, например, можно смонтировать на трубе, снабженной нормальным окуляром, обычный фотоаппарат с объективом, отфокусированным на бесконечность (рис. 31). Труба регулируется как для непосредственных наблюдений с афокальной системой, т. е. выходной зрачок (окулярный кружок) дает пучок параллельных лучей. Окончательная регулировка (по матовому стеклу или последовательными пробами) делается с помощью фокусировочного устройства трубы (кремальеры), которое хорошо было бы снабдить каким-нибудь приспособлением для закрепления ее в нужном положении. Объектив прибора должен иметь минимум поверхностей раздела "стекло-воздух"; передний элемент двойного объектива - апланата или анастигмата ("Планар", "Протар", "Дагор") является вполне подходящим. Если требуется еще желтый фильтр (в случае использования визуального рефрактора!), то хорошо приклеить его канадским бальзамом к плоской поверхности одной из линз окуляра, чтобы не увеличивать потери света.

Рис. 32 показывает отличный результат, которого можно достигнуть основанной на этом принципе установкой (рис. 33).

Рис. 33. Визуальный телескоп, объектив диаметром 60 мм,
снабженный афокальной увеличительной камерой для фотографирования Луны и планет. Экваториальная монтировка, изготовленная из двух велосипедных втулок. Ведение трубы синхронным электрическим мотором, винтом и сектором. Сделано Фором-Жеорсом в Буа-Коломб.
