А.Н. Крылов - Астрономический бинокуляр
Дата публикации: 08-09-2002
Источник: http://scope.narod.ru/
|
 |
|
А.Н. Крылов
АСТРОНОМИЧЕСКИЙ БИНОКУЛЯР
В любительских астрономических журналах периодически появляются публикации о наблюдениях в различные бинокулярные инструменты. О преимуществах визуальных наблюдений двумя глазами сказано много и вряд ли стоит на этом останавливаться (если кто - то не знает об этом, или хочет освежить сведения, прочтите в "Звездочете" № 11 за 1996 год перевод статьи Л.Кейна "Смотри в оба"). Область моих интересов в астрономии довольно узкая: визуальные наблюдения всех туманных объектов в любые инструменты. Для этого у меня есть определенные условия: дачный участок в 144 км от Москвы с чистым и не засвеченным небом, и о бинокулярных наблюдениях я знаю не понаслышке. У меня есть прекрасные инструменты: бинокль 15х60 Загорского оптико-механического завода и 80-мм бинокуляр с увеличениями 20x и 40x Народного предприятия "Карл Цейс - Йена". Оба инструмента установлены на удобных и эргономичных штативах и наблюдения в них доставляют большое удовольствие. Об этих инструментах я рассказывал в "Звездочете" № 6 за 1994 год. Но, после наблюдений в 300-мм Ньютон и 150-мм Ньютон с 2-х линзовым корректором, диаметр этих инструментов показался мне слишком мал. Хотелось посмотреть знакомые объекты в более мощный бинокуляр, причем с хорошим качеством изображения. Для этого я спроектировал и построил бинокуляр из двух классических Ньютонов с диаметром зеркал 156 мм и относительным отверстием 1/7. Комплекты оптики для них изготовлены на одном шлифовальнике и полировальнике, поэтому разница фокусных расстояний не превышает 1.5 мм, хотя следует сказать, что разница увеличений труб бинокуляра не более 2% вполне допустима. Причем совершенно безразлично, за счет чего получается эта разница, из-за разницы фокусных расстояний зеркал или окуляров. Поскольку окуляры мы берем, как правило, готовые и повлиять на точность их фокусных расстояний мы не можем, то сделать одинаковые зеркала вполне можно, и эту возможность надо использовать. Для изготовления бинокуляра система Ньютона очень удобна. Достаточно соединить параллельно два одинаковых телескопа, установить в окулярной части два дополнительных зеркала, для направления лучей параллельно главным трубам и добавить приспособления для сведения изображений. Свести изображения можно только в двух положениях: либо окуляры направлены в сторону объекта наблюдений, либо в противоположную сторону, то есть наблюдатель стоит к объекту затылком или лицом, но в любом случае голова его находится между труб. Так как при наблюдениях голову удобней наклонять вниз, чем поднимать кверху, да и установку сделать можно и проще и легче, я остановился на первом варианте расположения окуляров.
| |  |

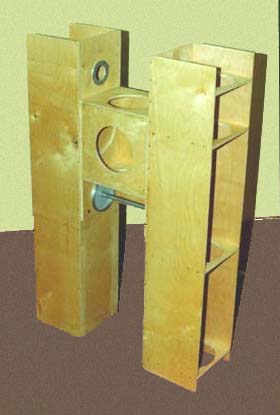

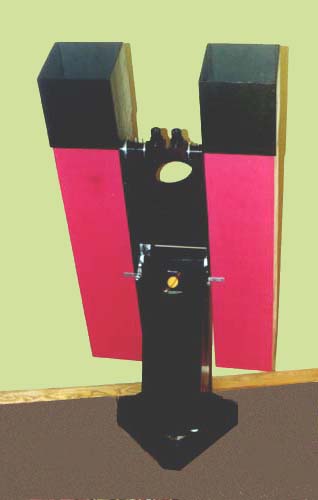

 | | Весь прибор изготовлен из фанеры разной толщины, это доступный и технологичный материал. Для удобства переноски к месту наблюдений и обратно бинокуляр разбирается на две большие части: 1) трубы, соединенные в единую конструкцию перемычкой, сделанной в виде короба особой конструкции и 2) вращающуюся вдоль горизонта тумбу с платформой и основанием. Трубы сделаны квадратного сечения, так как на плоскости удобнее крепить окулярный узел и трубы к перемычке болтами. В местах установки главного и вторичного зеркал и в местах крепления труб к перемычке вставлены дополнительные перегородки, выполняющие роль диафрагм и увеличивающие жесткость трубы. Окулярная стенка трубы и та, которая крепится к перемычке, сделана из 10 мм фанеры, боковые стенки - из 8 мм, а крышки - из 6 мм. Крышки ставились на место после того, как внутренние поверхности труб были покрашены черной матовой краской. Для установки оптики, к передней и задней перегородкам винтами прикреплены дюралевые пластины с резьбовыми отверстиями, а к ним в свою очередь, крепятся оправы главного и вторичного зеркал в строго фиксированном положении, каждое на свое место. Окулярные узлы так же ставятся на установочные пластины.
|

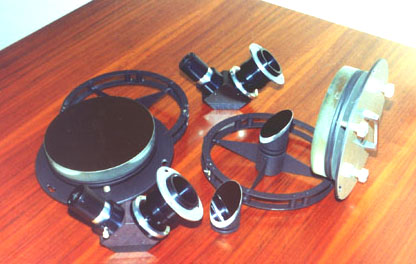

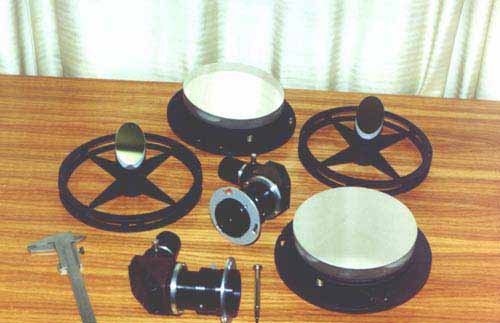

Оптика бинокуляра также разделена на отдельные узлы: узел главного зеркала, узел вторичного зеркала и окулярный узел (естественно, все в двух экземплярах). Узел главного зеркала - это оправа с юстировочными приспособлениями и вклеенным главным зеркалом. На оправе имеются три равноудаленных отверстия с зенковкой и пазом, заканчивающимся отверстием, через которое свободно проходят потайные головки крепежных винтов. При установке главного зеркала на трубу, оправа надевается на винты, поворачивается до упора вправо на правой трубе и влево на левой трубе и надежно фиксируется винтами в зенковке всегда в одном и том же положении. Узел вторичного зеркала, сделанный в виде кольца с растяжками и оправой вторичного зеркала с юстировочными приспособлениями, устанавливается всегда в одном и том же положении на небольшие штифты и крепится винтами. Окулярный узел устанавливается всегда в одном и том же положении, аналогично оправе главного зеркала. Все юстировочные приспособления жесткие и после юстировки прибора надежно фиксируются. Юстируются трубы обычным способом, но без последнего вспомогательного зеркала. Последнее зеркало вклеено в дюралевую призму с окуляром. В сущности, это обычная зенитпризма, соединенная в одну деталь с окулярной втулкой. После юстировки труб изображение сводится приспособлениями, крепящими трубы к перемычке и позволяющими в небольших пределах перемещать трубы относительно друг друга во взаимно перпендикулярных направлениях винтами микроподачи. Конструкция приспособлений оказалась настолько удачной, что при первой же сборке бинокуляра сведение изображений заняло у меня не более 10 минут. Только тогда я понял, что труд, затраченный на изготовление прибора, не пропал даром, а до этого меня не покидало сомнение - удастся ли свести изображение, ведь это был мой первый опыт изготовления бинокулярного телескопа. После сведения изображений положение труб надежно фиксируется зажимными гайками. Чтобы не усложнять конструкцию окулярной части, я сделал расстояние между окулярами под себя, но его можно изменять, меняя строго одинаково расстояние между призмами и трубами, и, соответственно, меняя, на ту же величину, и положение окуляров. Окуляры используются с одинаковым отрезком, поэтому для фокусировки они перемещаются во втулках на трении на небольшую величину(± 4 диоптрии от положения для нормального глаза при фокусном расстоянии окуляра 18 мм.). На передние концы труб надеваются легкие бленды, чтобы струи теплого воздуха от наблюдателя не сильно портили изображение.
| Как уже говорилось, голова наблюдателя при наблюдениях оказывается между труб и, конструктивно, расстояние между трубами определяет ширину перемычки и не может быть меньше 260 - 280 мм с учетом размера головы наблюдателя в шапке или капюшоне. Оно же определяет и вынос изображения за пределы трубы (D ). Вынос изображения в бинокуляре по необходимости больше, чем в обычном Ньютоне, так как надо добавить третье зеркало, и здесь можно пойти двумя путями. Сделать вторичное зеркало больше 1/3 диаметра главного зеркала, чтобы перехватить весь пучок света от главного зеркала и заметно испортить качество изображения, или сделать вторичное зеркало “нормального” размера, допустив тем самым, виньетирование, что вызовет небольшое потемнение края поля и практически не скажется на качестве изображения. Я пошел вторым путем, тем более, что при визуальных наблюдениях (для чего и предназначен бинокуляр) небольшое потемнение края поля практически не заметно. | |  |

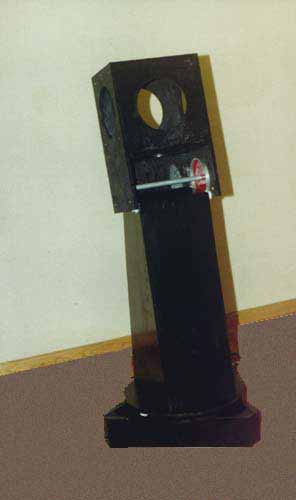

 | | Конструктивная особенность перемычки состоит в том, что она сделана в виде вилки с перемычкой равной высоте консолей и траверзой в форме параллелепипеда. Размеры перемычки позволили установить кольца, составляющие горизонтальную ось установки, на внутренние стороны консолей, а втулки из фторопласта - на тумбу. Получилась как бы установка Добсона - наоборот: вокруг горизонтальной оси вращается вилка, правда несущая на себе две трубы. Такая конструкция позволила отказаться от традиционной вилки. Тумба - конструкция замкнутая, поэтому ее жесткость намного больше, чем у вилки, а габариты и материалоемкость намного меньше. Для увеличения диаметра платформы вертикальной оси тумба выполнена трапецеидальной формы и заканчивается круглой платформой. Платформа тумбы вращается на фторопластовых шайбах, выполняющих роль подшипников скольжения, установленных в равноудаленных точках окружности верхней стороны платформы основания.
Почему я все время подчеркиваю жесткую фиксацию и одно и то же положение оптических деталей? Дело в том, что наблюдать с этим прибором я, естественно предполагал на даче, а это значит, что его можно там держать без оптики (на “деревяшки” никто не позарится), а оптику надо прятать отдельно. Поэтому перед наблюдениями оптику надо поставить на место, а после наблюдений - снять. И если она не будет после этих манипуляций занимать строго определенное положение, то перед каждым наблюдением придется прибор юстировать, и времени может не хватить на сами наблюдения. Если бы не это обстоятельство, то бинокуляр можно бы было сделать намного проще и быстрее, но такой прибор можно держать только дома в Москве, где он в общем - то и не нужен. |
Для хранения и транспортировки оптики я сделал фанерный ящик. В ящике для оптики сделаны копии посадочных мест бинокуляра, и каждый оптический узел надежно крепится на свое место, точно так же, как и на бинокуляре. Поэтому при транспортировке оптика не боится тряски и надежно защищена от механических повреждений. Для защиты от влаги и плесени ящик покрыт несколькими слоями пинотекса.
| |  |
Данная статья была впервые опубликована в журнале "Звездочет" N3 за 2000 год.
Электронная версия статьи взята с сайта "Любительское телескопостроение", http://scope.narod.ru
Автор сайта - Бобкин Владимир, scope@narod.ru
Публикуется с разрешения автора сайта и редакции журнала
|
|
